EchoJet

Inovação Compacta

A EchoJet é uma solução exclusiva para corte com jato de água totalmente enclausurada com tamanho compacto e capacidade de corte em 5 eixos. Este sistema foi intencionalmente projetado para reduzir o ruído, conter a pulverização e aumentar a eficiência do operador, permitindo flexibilidade adicional para colocação no piso e proteção do ambiente ao redor.

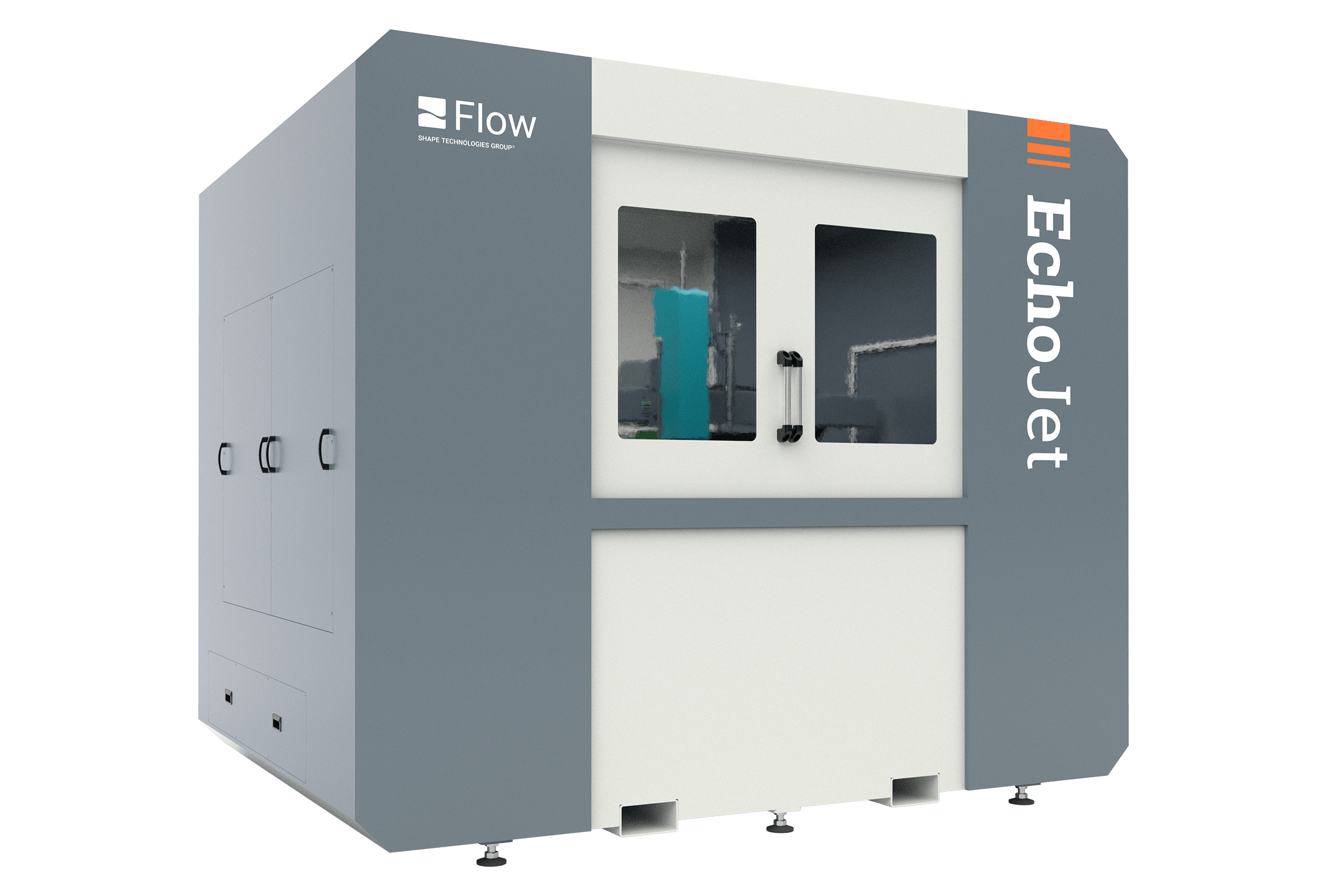

Máquina de Jato de Água Flow EchoJet

Principais características

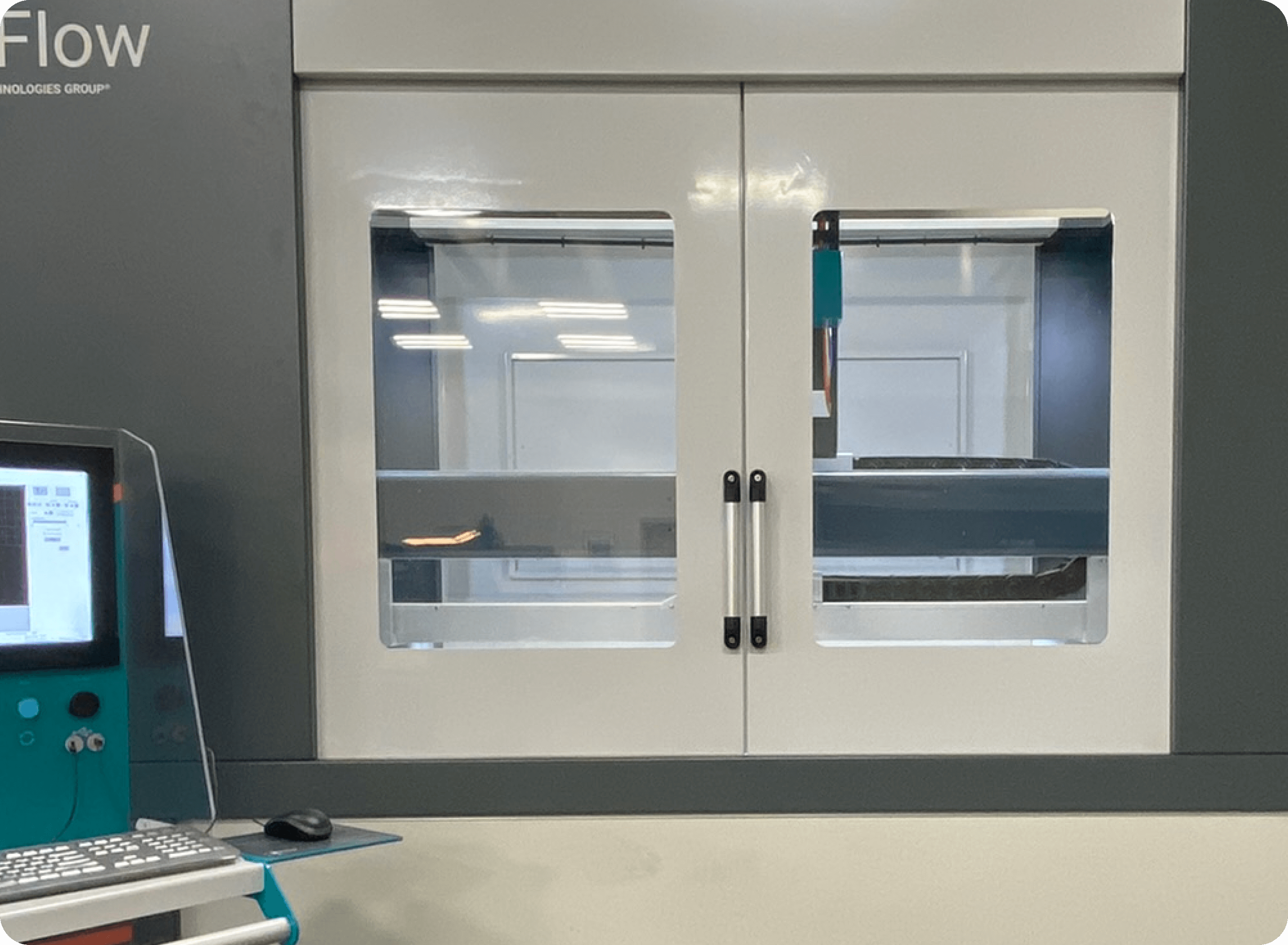

Flow EchoJet

Gabiente Totalmente Integrado

O design enclausurado exclusivo da EchoJet a diferencia no mundo do corte com jato de água. Projetada intencionalmente para reduzir o ruído e itens separados, possui bandejas de gotejamento laterais integradas que contem o spray e luz de trabalho para maior visibilidade.

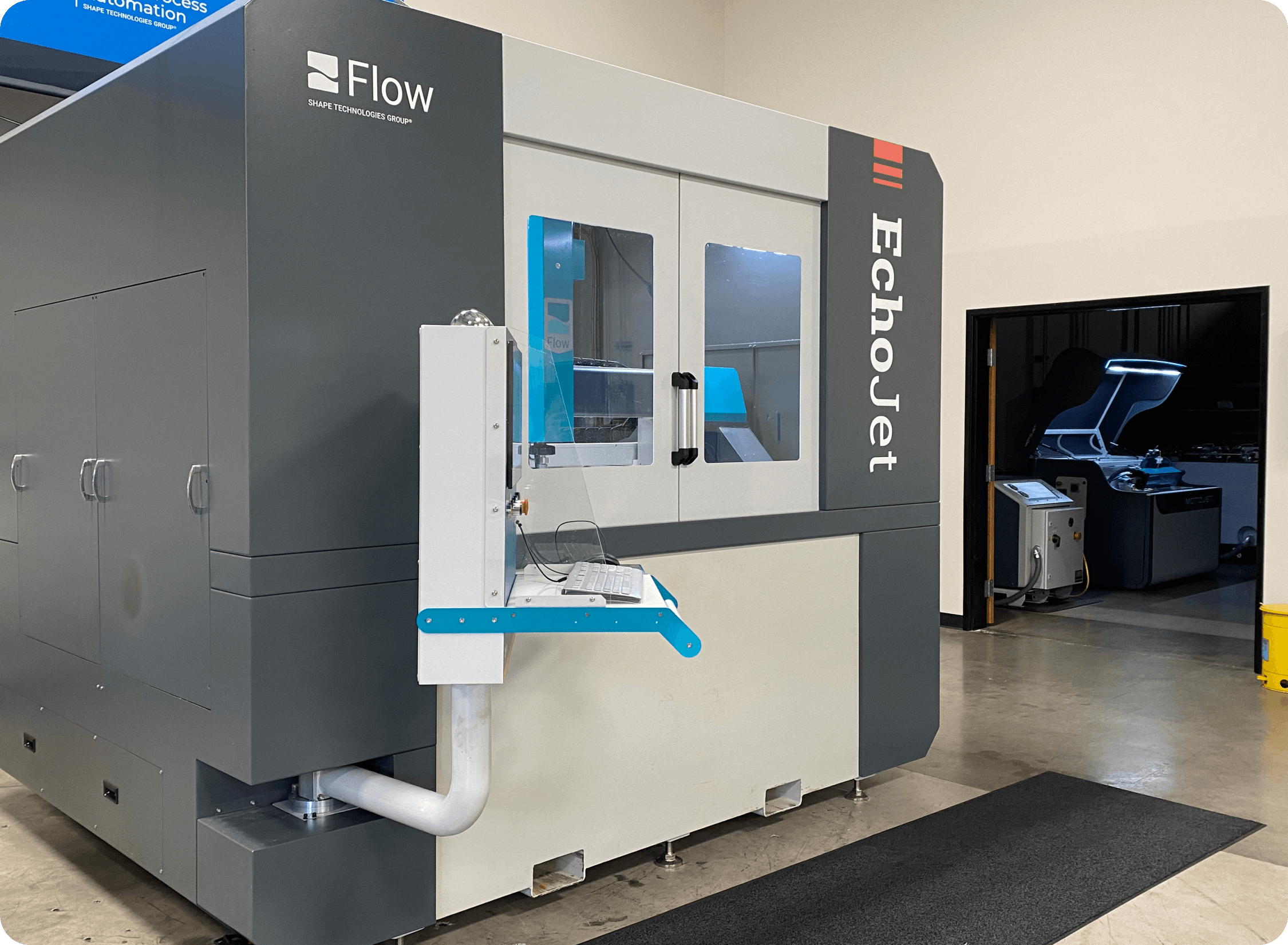

EchoJet

Design Compacto

Possui um design compacto, ocupando um espaço mínimo, fácil de ser instalada e movimentada por empilhadeiras. Perfeita para quem possui um espaço limitado.

Ponte Inclinada EchoJet

Flexível e Eficiente

A Echojet foi projetada pensando no operador. Possui uma ponte inclinada para a utilização total da área de trabalho e portas deslizantes de fácil fechamento para acesso as peças. Capaz de ser configurada com uma variedade de bombas e cabeçotes de corte da Flow, a Echojet pode realmente ser configurada para atender a todas as suas necessidades.

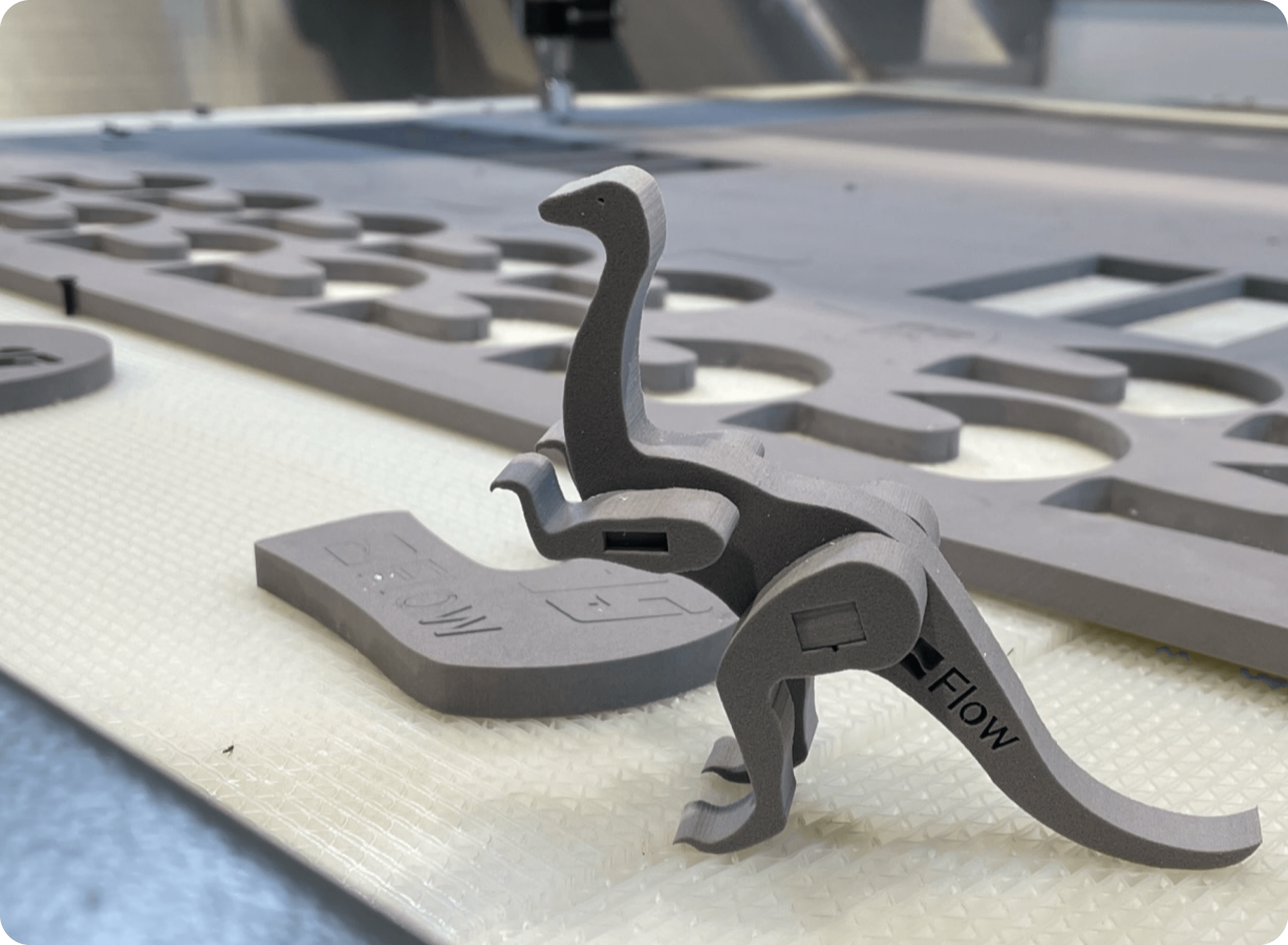

Peça cortada em espuma EchoJet

Corte consistente e preciso

Projetada com precisão e confiabilidade em mente, a EchoJet é equipada com movimentos rápidos e precisos e repetibilidade confiável. Isso a torna uma escolha popular para industrias, laboratórios de P&D e muito mais.

Veja a EchoJet em ação

Dê uma olhada ao vivo em nosso sistema de jato de água mais versátil e totalmente fechado até agora. Exploraremos o tamanho da mesa, opções de cabeçotes de corte, bombas, acessórios e muito mais.

Especificações Gerais

Precisão Linear
± .076 mm
Velocidade Máxima de deslocamento
12.7 m/min
Repetibilidade
± .025 mm
Trajetória do Eixo Z
203 mm
Área útil de Trabalho

1.3 m x 1.3 m



Precisão Linear
± .003 in
Velocidade Máxima de deslocamento
500 in/min
Repetibilidade
± .001 in
Trajetória do Eixo Z
8 in
Área útil de Trabalho

4’-3” x 4’-3”



Especificações de precisão por 3 pés/1 m de deslocamento em configuração controlada de fábrica, salvo indicação em contrário.

Principais Componentes Opcionais

Tecnologia do Cabeçote de Corte

Jato de Água Pura
Corte com um fluxo de jato de água pura extremamente fino, ideal para cortar materiais macios.

Jato de Água Padrão
Incorpora abrasivo para criar um fluxo de alta velocidade capaz de cortar praticamente qualquer material duro por meio de erosão supersônica.

Pivot+ Waterjet
O Pivot+™ Waterjet é um acessório para corte chanfrado e para a compensação da conicidade, uma solução 5 eixos no corte com jato de água para a obtenção de alta precisão.

Dynamic Waterjet®
Um cabeçote três vezes mais rápido e mais preciso que o jato de água padrão.

Tecnologia do Cabeçote de Corte

Tecnologia da Bomba

HyPlex® Prime
4,150 bar [60,000 psi]
A bomba de acionamento direto de alta pressão mais avançada disponível no mercado, com pressões nominais.

MotoJet®
4,150 bar [60,000 psi]
Com pressão operacional contínua de 60.000 psi [4,150 bar], a MotoJet foi criada para demandas em ambientes de alta produção.

MotoJet® X
4,150 bar [60,000 psi]
A primeira bomba full-service, com tempo de atividade e garantia da tecnologia. Projetada para maximizar o tempo de atividade, minimizar a manutenção, durar e superar todo o resto.

HyperJet®
6,500 bar [90,000 psi]
A bomba Hyperjet proporciona a máxima produtividade com pressões operacionais contínuas de 6,000 bar [87,000 psi].







Tecnologia da Bomba

Pacotes de software

Os pacotes de software da Flow são fáceis de utilizar e permitem programar uma peça rapidamente, seja qual for o material, formato e espessura.

FlowMaster
O pacote de software FlowMaster, composto por FlowCut, FlowPath e FlowNest, tem tudo o que você precisa para projetar e cortar peças 2D.

FlowXpert
O pacote de software FlowXpert, composto por FlowXpert Infinity, FlowCut e FlowNest, oferece todas as ferramentas necessárias para corte 2D e 3D.
Pacotes de software

Garantia de serviço

Com a EchoJet, você pode contar com a Flow para uma parceria de serviços, peças, treinamento e muito mais. A Flow estabeleceu um novo padrão da indústria com a Série Mach, fornecendo soluções completas para sistemas com máquinas, software, serviço e suporte.

Temos o compromisso de fornecer as ferramentas de que você precisa para manter seu sistema funcionando da melhor maneira possível. O treinamento profissional está disponível em ambientes de sala de aula, bem como no local da instalação.
Garantia de serviço

As melhores aplicações

Esteja você cortando o mesmo material todos os dias ou trocando materiais para atender às demandas dos seus clientes, o equipamento de corte com jato de água Flow fará seu trabalho.
